DIN 7504 K Matkap Uçlu Trapez Çatı Vidası, trapez şekilli çatı kaplama malzemelerinin montajında kullanılan özel bir vida türüdür. Matkap uçlu tasarımı sayesinde, bu vida doğrudan malzemeye delik açarak montaj işlemini gerçekleştirir, bu da ön delik açmaya gerek kalmadan hızlı ve etkili bir montaj sağlar. DIN 7504 K standardına uygun olarak üretilen bu vidalar, genellikle paslanmaz çelik veya galvanizli çelik gibi dayanıklı malzemelerden imal edilir, bu da onları korozyona karşı dirençli hale getirir. Trapez çatı vidası, çatı kaplamalarında güvenli ve sağlam bir bağlantı sağlarken, özel baş yapısı sayesinde sıkma işlemi sırasında kayma riskini en aza indirir. Bu vidalar, su geçirmezlik özellikleri ile de dikkat çeker, böylece çatılarda uzun ömürlü ve güvenilir bir montaj sağlar. DIN 7504 K vidaları, çatı uygulamalarında hız ve dayanıklılık arayanlar için ideal bir çözümdür.

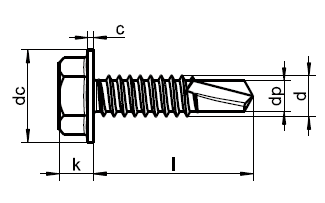

| Boy/ Ø | ST3,9 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|
| dp | 3,1 | 3,6 | 4,1 | 4,8 | 5,8 |
| s | 5,5 | 7 | 8 | 8 | 1 |
| c | 0,6 | 0,9 | 0,9 | 1 | 1 |
| k max. | 3,45 | 4,25 | 4,45 | 5,45 | 16,45 |
| dc max. | 8,3 | 8,8 | 10,5 | 11 | 13,2 |
| e min. | 5,96 | 7,59 | 8,71 | 8,71 | 10,95 |
| ⬢ | 5,5 | 7 | 8 | 8 | 10 |
